DIYでユニットバスの組み立て（部材の確認）

組み立て方がよく分からないので先ずは部材を確認して組み立て方を検討していきます。

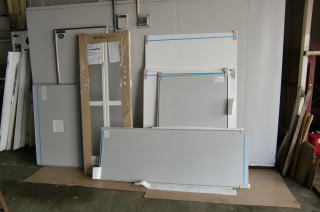

１．パネル類

左：天井用（２枚）、ドア、右：側面パネル５枚

パネルの使い方はだいたい想像できるので問題なさそうです。

構造としては左、右、上の部分がﾌﾚｰﾑにはまるようになっています。

ドアの部分はネジで固定するようです。

２．フレーム類
　

右から縦フレーム短いもの４本（写真に１本もれていました。）、長いもの２本

横フレーム長いもの２本、短いもの２本、天井用の補強用１本

白いプラスチックの棒長いもの１本、短いもの２本
これはﾊﾟﾈﾙの角のつなぎ部分の隙間用

ビニールの筒状のもの１（これは何？）

縦フレームの拡大図

中央がコーナ縦フレームの上部の構造。３箇所は同じ構造。ドアを固定するフレームは構造が異なる。
左がパネルを連結するフレームの構造（１箇所のみ）

３．箱の中の部材

Aは中の梱包を解く前、中央はＡの下左から２つめの袋の中身、ＣはＡの下左の袋の中身
Ａ　　　　　　　　　　　　　　　　　　　Ｂ　　　　　　　　　　　　　　　　　　　Ｃ

ドアの取っ手部材

４．部材箱明細票

no.	品名	数量
1	シャワーバス水栓	1
2	メザラ	1
3	管理ナンバーシール	1
4	照明	1
5	ハンドシャワー	1
6	ドリル	1
7	接続金具	2
8	トラップストレーナー	1
9	シャワーフック	2
10	取り扱い説明書	1
11	組み立て部材セット	1
12	配管固定金具	1
13	水栓補強板	1
14	換気扇補強枠	1
15	ジョイントボックス	1

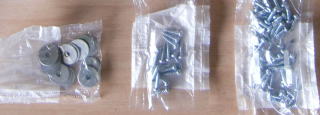

５．組み立て部材セット(上記写真Ｃの内訳）

no.	品名	数量	記事
1	ビス・ナット	15
2	ビスb	45
3	ワッシャー	21
4	白いプラスチックの部材	7	パネルの上部受け
5	青いプラスチックの部材	7	パネルの下部受け
6	ネジ受け	10
7	TK-12	2	これはなんでしょうか？2セット入っていましたが、検討がつきませんでした。支障はないと思います。
8	金具KK-3	2
9	金具	2
