DIYでユニットバスの組み立て（フレームの取り付け）

床パネルにフレームを取り付けます。取り付け位置図

（１）～（６）がフレームの設置、A～Eはパネル

ドア左用フレーム位置(1)
ドリルでフレームの穴にあわせ床パネルに穴を空けビスで固定

コーナー部（２）（４）（５）は同じ形状になります。
上記と同様にドリルでフレームの穴にあわせ床パネルに穴を2箇所空けビスで固定します。

フレームの溝にパネルがはまり最後にプラスチックの固定用の棒を押し込んで固定される仕組みです。

横フレームを縦フレームの上部にビスで取り付けます。最初横フレームの上下を逆さにつけてしまいドアがうまく設置できないで悩みました。

横フレームを上下逆に取り付けてしまったところ。
左の写真のフレームの３つの穴が下になります。

ビスを外し上下を逆にして取り付け直しました。

縦フレーム（３）の取り付け
穴３つの真ん中の穴にビスで固定します。

（３）と（６）の位置はパネルをはめて確認しました。特に下側の床パネルにあける穴の位置は分かりづらいので慎重に行いました。

縦フレーム（６）の位置
穴３つの左の穴にビスで固定します。（真ん中ではないので注意）

こちらも位置が分かりづらいのでドアパネルとＥパネルを仮置きして確認しながら決めました。

パネル取り付け後上から見たところ

右側はドアパネルです。

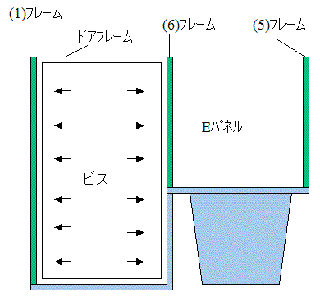

ドアパネルを付ける前に縦フレーム（６）の穴にあわせＥパネルの側面ににドリルで穴を空けビスで固定します。

その後ドア枠フレームと（６）フレームを固定します。ドア枠フレームの穴の位置に合わせて（６）フレームにドリルで穴をあけビスで固定します。
